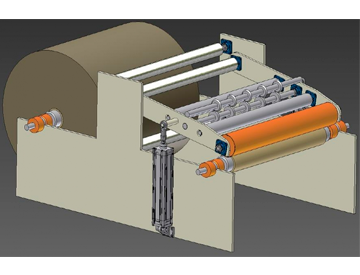

Rebobinar rolos de papel e cortar em larguras a partir de 25mm.
Uma folha de papel é cortada longitudinal mediante conjuntos de facas rotativas.
|
ESPECIFICAÇÃO PADRÃO |
|
|
Largura da Máquina |
1725 mm |
|
Largura da Folha |
1600 mm |
|
Velocidade mecânica |
400 m/min |
|
Diâmetro de entrada |
1200 mm |
|
Diâmetro de saída |
1000 mm |
|
Largura mínima do corte |
25 mm |
O DIMENSIONAL APRESENTADO ACIMA PODE SER CUSTOMIZADO DE ACORDO COM AS NECESSIDADES DO CLIENTE.
Escopo.
Estrutura e travessas fabricadas em chapa de aço carbono soldada e pintada na cor padrão do cliente 04 Rolos Guia com diâmetro 112 x 1.650 mm de face, fabricado em tubo de aço carbono e pontas de eixo em aço 1045, com mancais e rolamentos;
01 Rolo de carga com diâmetro 165 x 1.650 mm de face, fabricado em tubo de aço carbono e pontas de eixo de aço 1045, com mancais e rolamentos;

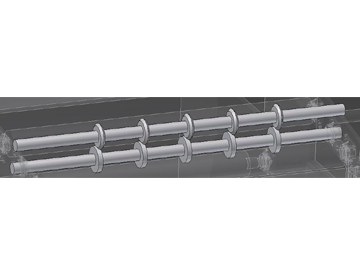

01 Sistema de corte rotativo incluindo 05 facas (ou de acordo com necessidade do cliente) com largura mínima de corte de 25 mm e eixo contra-facas.
02 Cilindros pneumáticos para movimentação do Rolo de carga;

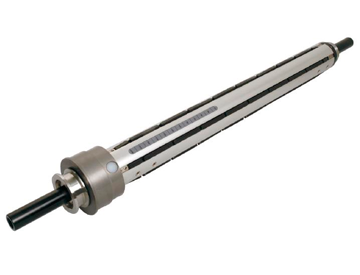

02 Eixos expansíveis corpo em aço 3” para desbobinamento simples e rebobinamento com mancais de troca rápida.
01 Barra estabilizadora na saída do corte;
01 Motor para acionamento da estanga no rebobinamento e sistema de corte;

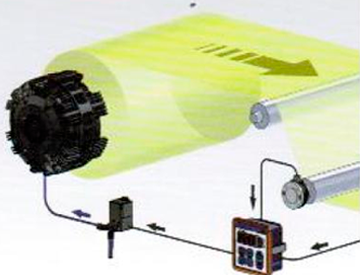

01 Freio pneumático a disco com regulagem automática do tensionamento da folha no desbobinamento por meio de célula de carga.
Regulagem manual do alinhamento da bobina;
01 Painel elétrico / pneumático para controle da velocidade da Máquina.
É uma máquina versátil e eficiente;
Possibilita diversos formatos e gramaturas.
